AZG: Smart Emergency Box Poster

AZG: Smart Emergency Box IDEE 3.1

AZG: Smart Emergency Box IDEE 1.3

Rek als er geen plakband ter plaatse is:

Gevouwen als deksel doos

Modulaire (stapelbaar) maken:

Systeem voor op elkaar monteren gemaakt zonder iets te moeten meten

voor het maken gaten 2 lijntjes snijden en dan cuttermes door duwen

Rek uit 2 dozen

AZG: Smart Emergency Box IDEE 1.2

Uitgewerkt prototype in definitief karton

Aanpassingen buiten vorige prototype:

• Versteviging weggelaten wegens niet nodig bij gewicht medicatie.

Geplande aanpassingen:

• Montage systeem verschillende eenheden
• Rek met drie lagen (kleinere doosjes)

Foto's:

Geleegde doos komt toe

• Onderkant wordt bovenkant
• Lijnen voor snijden worden getekend
• Enige belangrijke maat is dat de flap die niet verwijderd wordt een hoogte heeft gelijk aan de helft van de breedte van de doos

wordt uitgesneden met overschot bij de plooi aan de onderkant van de poten

Rek = AF

2e legplank

Onderkant 2e legplank

Rek met overschot na snijden

Overschot bij snijden wordt omgeplooid voor watervastheid

Rek in gebruik

Rek in gebruik

AZG: Smart Emergency Box IDEE 1.1

Aangepast ontwerp kast

Redenen

• verstevigd kader is moeilijk machinaal te verwezenlijken
• volume verlies door verstevigd kader
• kader niet nodig door inherente sterkte materiaal

Prototype

ontvouwing met aanduiding snijlijnen (blauw)

Ontvouwing met geritste flapjes

 Idee

Een deel van de wand van de doos wordt legplank samen met de bovenkant van de doos.

Pro:

• Geen extra materiaal nodig enkel oorspronkelijke doos.
• Toepasbaar op vrijwel elk formaat met minimale wijziging
• Materiaal over voor andere doeleinden
• Modulair (stapelen meerdere eenheden)
• Geen volume verlies bij transport
• Inhoud doos kan op rek staan +-

Con:

• Er kan niet veel voorgestanst worden uit stevigheid overwegingen
• Constructie is niet 'instant' moet uitgesneden en geplakt/geplooid worden
• Doos moet leeg om rek te maken

Overschot na snijden

Rek af met verstevigingsbalken

Versteviging draagvlakken

AZG: Smart Emergency Box Poster

Ideeën boksjes:

• Context: probleem schetsen
• Ontvouwing doos met extra's en kostprijs (pijltjes voor plooien)
• Doos (stoel tafel config)
• Doos (module rek config)
• Braces (voorstellen)

AZG: Smart Emergency Box IDEE 3

Braces

Waarom braces?

de meeste bestaan voor een groot deel uit moes en schuim en zijn dus zeer volume on efficiënt om ter plaatse te krijgen. Karton heeft daarbij ook nog eens juist de goede eigenschappen: plooibaar in een richting sterk in een andere.

Nekbrace

 eenvoudig te maken gewoon een ronde inkeping uit een reep karton snijden en daar een laagje karton over kleven of vouwen zodat het niet snijdt.

 Vingerbrace

ook eenvoudig reproduceerbaar uit een reep karton een wat plakband. Het ontwerp hiervoor kan wel nog wat steviger wat al dan niet nodig zal zijn met het dubbel gelaagde karton.

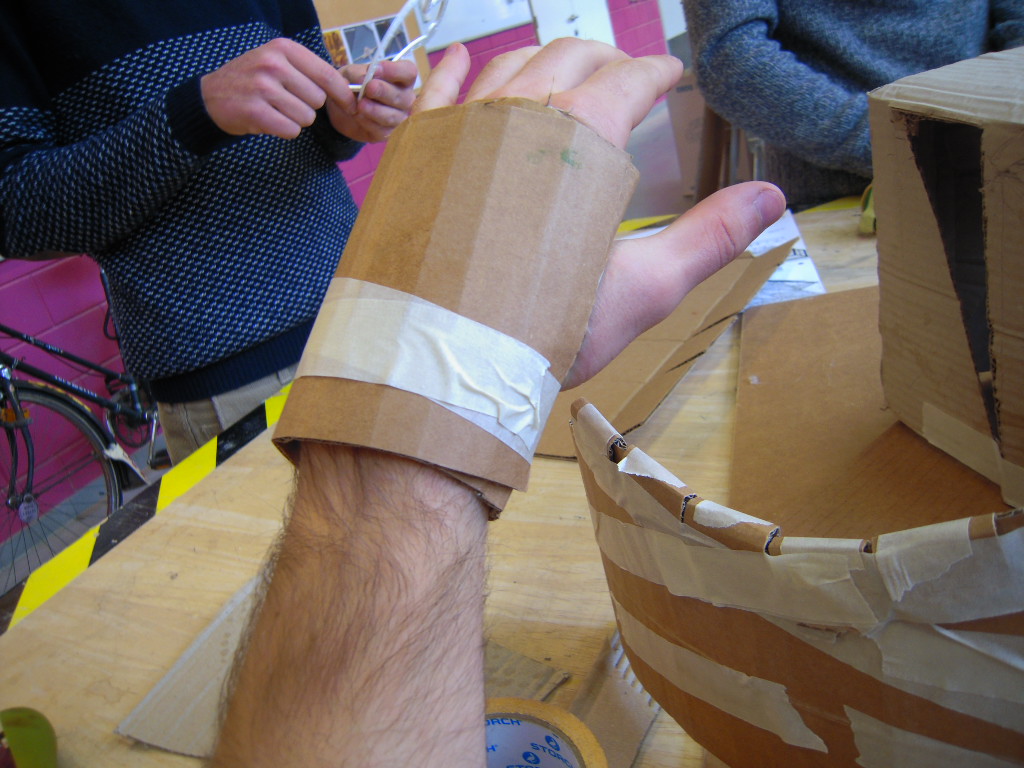

 Polsbrace

Gemaakt uit een overschot en daardoor eigenlijk een beetje op het kortst maar bewijst wel dat het principe werkt, zeker met meer karton en een gewijzigd ontwerp om rond de arm te spannen.

AZG: Smart Emergency Box IDEE 1

Doos met verstevigd kader

Doelen

• Minder kans op schade bij transport
• Herbruikbaar tot rek, tafel & kruk met zeer minimale aanpassingen na aankomst

Tafel / Kruk

Nabewerkingen

Hiervoor moet de doos (links boven) op de zijpanelen schuin worden opengesneden. en vervolgens naar het midden geplooid (zoals omderaan op de figuur)

Sterktes

Door de ondersteuning van de flappen zal het midden veel meer druk kunnen opvangen. Ze kunnen makkelijk naast elkaar geplaatst worden tot een tafel/bed.

Rek

Nabewerkingen

De zij en ondervlakken uit de doos snijden. En bovenpanelen in driehoek in de geplooide kartonnen 'palen' vouwen. De panelen kunnen verder gebruikt worden om de stock bij te houden of te signaleren waar wat staat in een magazijn.

Sterktes

Makkelijk en stevig stapelbaar door groef in de bovenkant waar de poten van de volgende laag in passen (zie tekening). Het is ook een makkelijk en snel tot rek omvormbaar. De doos kan voor gebruik ook gewoon plat bewaard worden.

Tests

Papier model

 Foto's van het eerste model in papier dat tot het rek wordt bewerkt.
(Let ook op de groef bovenaan waar de poten van de volgende laag in passen)
(dit model wordt verder in de blog ook nog op sterkte getest.)

Karton model

Foto van het kartonnen model dat tot de stoel/tafel wordt vervormd.

 Beeld langs onderkant na vlakken gesneden te hebben.













 Gewoon aanzicht omgekeerd.













 Gewoon aanzicht normale stand

Sterkte

papieren modellen (2):

Tabellen boek

Tabellen boek en case met bits

Glazen spuitwater fles

belast rekje
