Test Duivenmaquette
Probeersel openvouwen veren
De veren hangen aan de uiteinden verbonden met elkaar hierdoor kunnen ze over en kaar schuiven bij een toegevouwen vleugel en ook niet te ver uit mekaar bij een open geschoven vleugel. In de definitieve versie hiervan heb ik dit systeem zo aangebracht dat het niet zichtbaar is langs de bovenkant.
Veren en katrol systeem
Aangezien een duif geen 'hand' heeft zoals een vleermuis hangt dit katrolletje vast aan de eerste veer met dubbelzijdige tape.
Voor een groter moment zou een groter wieltje goed zijn (meer trek comfort)
Scharnier
De scharnier assen zijn grote nagels die ik in 2 heb geslepen tot splijtpennen om zo de onderdelen mooi tegen elkaar te houden.
Maquette in opgevouwen toestand
Grote warboel moet properder voor definitief model.
Maquette geopend

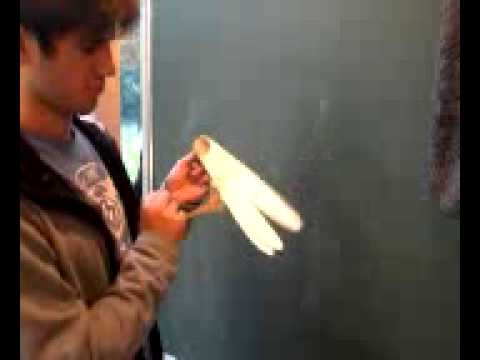

Filmpjes van openvouwende vleugel
Problemen
- Eens opengevouwen voor wringing rond de gewrichten wegens het 'te' grote gewicht van de veren. Dit kan enigszins worden opgelost door het model over de tafel te laten schuiven.
- De veren zijn te zwaar om met gewone rekkers weer toe te gaan, mede door de wrijving
- De meest voor de hand liggende oplossing (sterkere rekkers) zorgt voor een waarschijnlijk te grote trekkracht.
Oplossingen
- Dunnere veren dus minder gewicht en wringing
- Dunne ringetjes tussen de veren voor minder wrijving
- Betere gewrichten (minder wrijving)
- Groter radje voor minder trekkracht
- Veren in plaats van rekkers
